一、概述

BW20-12F 和 BW20-07S 是安信可基于 RTL8711DAx 芯片开发的双频 Wi-Fi 4 + BLE 5.0 SoC 模组，支持双频 802.11a/b/g/n WLAN 协议和 BLE 5.0 协议。BW20-12F 集成了双核 MCU，一个兼容 Cortex-M55 的高性能 MCU，最高主频可达 330MHz；一个兼容Cortex-M23 的低功耗 MCU。

BW20 系列模组具有丰富的外设接口，包括 UART / GPIO / ADC / PWM / I2S / I2C / SPI / SDIO / IR / SWD / USB 等。可广泛应用于物联网（IoT）、移动设备、可穿戴电子设备、智能家居等领域。

本文讲述如何基于 BW20 系列模组进行软件开发，包含环境搭建、编译、烧录和调试等内容。

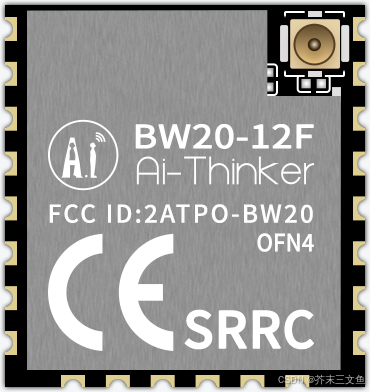

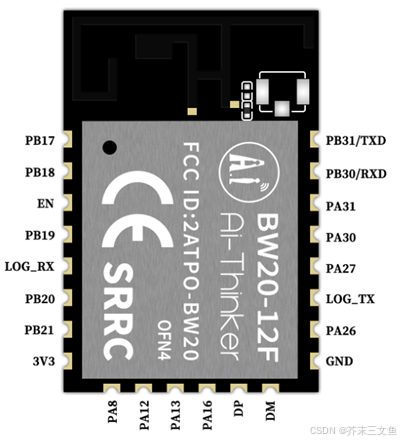

BW20-12F 正面图片 BW20-07S 正面图片

二、编译环境搭建

瑞昱 RTL8711DAN 的 SDK 基于 FreeRTOS，开发和编译需要在 Linux 下进行，烧录软件需要在 Windows 下运行。

下面以 Ubuntu 24.04 LTS 为例，讲解如何搭建瑞昱 RTL8711DAN 的开发环境。

1. 安装依赖

sudo apt install -y build-essential libncurses-dev libc6-i386 git-core virtualenv

2. 配置 Git

git config --global user.name 你的用户名
git config --global user.email 你的电子邮件地址

3. 配置 Git 使用 HTTP 代理服务器

git config --global http.proxy http://127.0.0.1:7890
git config --global https.proxy http://127.0.0.1:7890

瑞昱 RTL8711DAN 的 SDK 在 GitHub 上，国内访问 GitHub 受阻，因此需要配置 HTTP 代理服务器。将上面命令的 127.0.0.1 替换成实际代理服务器地址，7890 替换为实际代理服务器端口号。

4. 配置 pip 使用 HTTP 代理服务器

在 $HOME/.profile 末尾新增下面的命令，或者每次打开 shell 时执行：

export HTTP_PROXY="http://127.0.0.1:7890"
export HTTPS_PROXY=$HTTP_PROXY
export http_proxy=$HTTP_PROXY
export https_proxy=$HTTPS_PROXY

同样的，将上面命令的 127.0.0.1 替换成实际代理服务器地址，7890 替换为实际代理服务器端口号。

5. 克隆 SDK 到本地

运行下面的命令，使用 git 命令克隆 ameba-rtos 仓库到本地：

cd ~
git clone https://github.com/Ameba-AIoT/ameba-rtos.git -b release/v1.0

6. 配置 virtualenv 隔离 Python 运行环境

SDK 的编译脚本依赖一些 Python 包，为了避免干扰到其他 Python 程序的运行，需要创建一个隔离的 Python 运行环境。

运行下面的命令初始化一个 virtualenv 环境，名称 venv：

cd ~
virtualenv venv
source ~/venv/bin/activate

运行完成后，可以看见 shell 变成下图所示：

在这里插入图片描述

在 virtualenv 环境中使用 pip 安装 SDK 需要的 Python 依赖：

cd ~/ameba-rtos
pip3 install -r tools/image_scripts/requirements.txt

7. 编译

每次编译前都需要加载 virtualenv 环境：

source ~/venv/bin/activate

运行下面命令进入 menuconfig 配置界面：

cd ~/ameba-rtos/amebadplus_gcc_project
make CONFIG_SHELL=/bin/bash menuconfig

运行下面命令编译固件：

make CONFIG_SHELL=/bin/bash

编译完成后会在 ~/ameba-rtos/amebadplus_gcc_project/ 目录下生成 km4_boot_all.bin 和 km0_km4_app.bin ，这两个就是最后烧录到模组中的固件。
